وقتی به یک گنبد فلزی باشکوه نگاه میکنیم، ذهن ما مجذوب مقیاس عظیم و انحنای زیبای آن میشود. اما قهرمانان گمنام و واقعی این سازههای خیرهکننده، در قلب آن پنهان شدهاند: اتصالات (Connections) یا گرهها (Nodes).
یک سازه، درست مانند یک زنجیر، تنها به اندازه ضعیفترین حلقهاش قدرتمند است. در یک گنبد فلزی، این “حلقهها” همان نقاطی هستند که اعضای متعدد با زوایای مختلف به یکدیگر میرسند. شکست یا عملکرد ناقص تنها یک اتصال میتواند منجر به یک فروپاشی زنجیرهای فاجعهبار شود. به همین دلیل است که ما در آسوفلز، طراحی اتصالات گنبد را یک هنر و علم دقیق میدانیم که ضامن ایمنی، زیبایی و عملکرد عالی لرزهای کل سازه است.
این مقاله، شما را به اتاق فکر مهندسان ما میبرد تا با اسراری آشنا شوید که یک اتصال را به قلب تپنده و قابل اعتماد یک گنبد تبدیل میکند.
🧠 چرا طراحی اتصالات گنبد اینقدر خاص و پیچیده است؟
اتصالات گنبدها با اتصالات روتین ساختمانی تفاوتهای اساسی دارند:
- 📐 هندسه سهبعدی پیچیده: اعضا از جهات و زوایای گوناگون در سه بعد به یک نقطه میرسند. طراحی گرهی که همه را بدون تداخل در خود جای دهد، یک چالش بزرگ است.
- 💥 تجمع بالای نیروها: یک گره کوچک، محل تلاقی نیروهای عظیم فشاری و کششی از چندین عضو است. این تمرکز تنش نیازمند طراحی فوقالعاده دقیق است.
- ⚖️ تأثیر مستقیم بر رفتار کل سازه: میزان سختی یک اتصال (اینکه چقدر صلب یا مفصلی باشد) میتواند مسیر توزیع نیروها در کل گنبد را تغییر دهد و فرضیات اولیه طراحی را دگرگون کند.
انواع اتصالات در گنبدهای فلزی: نبرد پیچ و جوش 🔩 vs 🔥
دو رویکرد اصلی برای اتصال اعضای گنبد وجود دارد که هر یک مزایا و معایب خود را دارند.

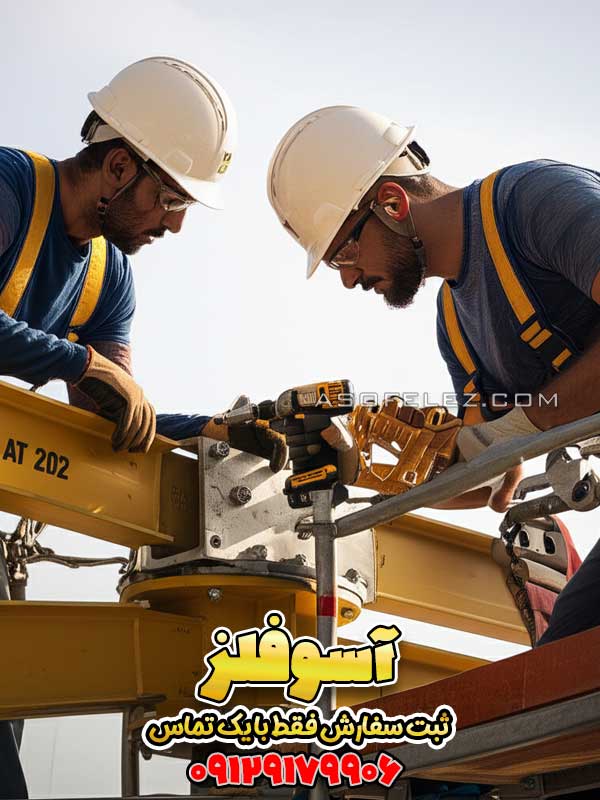

۱. اتصالات پیچی (Bolted Connections): دقت کارخانهای، سرعت در محل
در این سیستم مدرن، تمام قطعات اتصال در کارخانه با ماشینآلات دقیق CNC تولید و در محل پروژه، تنها با پیچهای پرمقاومت مونتاژ میشوند.
مزایا:
- ✅ دقت میلیمتری: ساخت ماشینی خطا را به صفر نزدیک میکند.
- ✅ سرعت نصب باورنکردنی: مونتاژ سریع و بدون وابستگی به آب و هوا.
- ✅ کنترل کیفیت آسان: کیفیت اتصال با ابزاری به نام ترکمتر به سادگی کنترل میشود.
- ✅ قابلیت دمونتاژ: سازه را میتوان باز کرد و در جای دیگری نصب نمود.
معایب:
- ممکن است از نظر ظاهری کمی حجیمتر باشند.
🏆 رویکرد آسوفلز: ما در اکثر پروژههای شاخص، به دلیل سرعت و دقت بینظیر، از سیستمهای اتصال پیچی سفارشیسازی شده استفاده میکنیم.
۲. اتصالات جوشی (Welded Connections): یکپارچگی و ظاهر مینیمال
در این روش، اعضا در محل پروژه به یکدیگر جوش داده میشوند تا اتصالی یکپارچه و صلب ایجاد کنند.
مزایا:
- ✅ یکپارچگی کامل: ایجاد یک اتصال کاملاً صلب و یکدست.
- ✅ ظاهر مینیمال: میتواند از نظر معماری ظاهری صاف و تمیزتر داشته باشد.
معایب:
- ❌ وابستگی شدید به مهارت جوشکار: کیفیت به شدت به اپراتور انسانی وابسته است.
- ❌ کنترل کیفیت دشوار: نیازمند بازرسیهای پیچیده و گرانقیمت (تست UT و MT) است.
- ❌ سرعت اجرای پایین: فرآیند جوشکاری بسیار زمانبر است.
- ❌ حساسیت به شرایط جوی: در باد، باران یا دمای نامناسب قابل اجرا نیست.
💡 اسرار طراحی پیشرفته در آسوفلز: فراتر از انتخاب نوع اتصال
آنچه مهندسی ما را متمایز میکند، توجه به جزئیاتی فراتر از انتخاب بین پیچ و جوش است:
راز اول: مدلسازی دقیق رفتار اتصال 💻
بسیاری از مهندسان، اتصالات را به صورت یک “مفصل ایدهآل” یا “گیردار کامل” در نرمافزار مدل میکنند. این یک سادهسازی است. ما در آسوفلز، خودِ اتصال را با تمام اجزایش مدل کرده و سختی واقعی آن را محاسبه میکنیم تا به دقیقترین تحلیل از رفتار کلی گنبد برسیم.
راز دوم: قدرت پنهان “پیشتنیدگی” در پیچها 🔩
یک پیچ پرمقاومت، فقط یک پین نیست؛ بلکه یک گیره (Clamp) بسیار قدرتمند است. با اعمال نیروی پیشتنیدگی، اصطکاک عظیمی بین صفحات ایجاد میشود و نیروها از طریق همین اصطکاک منتقل میگردند. این مکانیزم پیشرفته، عملکرد اتصال را در برابر بارهای دینامیکی و زلزله فوقالعاده بهبود میبخشد.
راز سوم: طراحی برای عملکرد لرزهای هوشمند
در هنگام زلزله، یک اتصال هوشمند باید مانند فیوز عمل کند. یعنی به جای شکست ناگهانی، به صورت شکلپذیر (Ductile) و کنترلشده تغییرشکل دهد. این رفتار، انرژی ویرانگر زلزله را مستهلک کرده و از فروریختن کل سازه جلوگیری میکند. طراحی اتصالات شکلپذیر، کلید ایمنی در برابر زلزله است.
راز چهارم: وسواس در کنترل کیفیت (QC) 🔬
حتی بهترین طراحی هم بدون اجرای باکیفیت بیارزش است. ما در آسوفلز با بازرسیهای دقیق مواد اولیه، کنترل ابعادی قطعات، تستهای غیرمخرب جوش و کالیبراسیون دائمی ابزارها، کیفیت را در هر مرحله تضمین میکنیم.
جمعبندی: اتصالات، امضای مهندسی آسوفلز
در نهایت، تفاوت بین یک سازنده معمولی و یک مجموعه مهندسی کلاس جهانی، در میزان دقتی است که به جزئیات پنهان سازه، مانند اتصالات، به خرج میدهد. این تعهد به برتری در کوچکترین جزئیات است که ما در آسوفلز به آن افتخار میکنیم.
❓ سوالات متداول (FAQ)
۱. کدام اتصال ارزانتر است، پیچی یا جوشی؟ گرچه هزینه اولیه ساخت قطعات پیچی در کارخانه ممکن است بیشتر باشد، اما به دلیل سرعت بسیار بالاتر نصب، نیاز کمتر به نیروی کار متخصص در محل و حذف تاخیرهای ناشی از آب و هوا، هزینه تمام شده پروژه با اتصالات پیچی اغلب کمتر و به صرفهتر است.
۲. آیا پیچها در نمای نهایی گنبد دیده میشوند؟ بستگی به طراحی معماری دارد. در بسیاری از معماریهای مدرن، نمایش صادقانه اتصالات به عنوان بخشی از زیبایی سازه تلقی میشود. با این حال، در صورت نیاز میتوان با طراحی پوششهای خاص، اتصالات را به طور کامل پنهان کرد.
۳. کیفیت اتصالات در محل پروژه چگونه کنترل میشود؟ در اتصالات پیچی، با استفاده از ابزارهای کالیبره شده به نام “ترکمتر” نیروی پیشتنیدگی هر پیچ به دقت کنترل میشود. در اتصالات جوشی (که کمتر توصیه میشود)، از بازرسان جوش و تستهای غیرمخرب (NDT) استفاده میگردد.
۴. برای یک گنبد در منطقه لرزهخیز مانند تهران، کدام اتصال بهتر است؟ بدون شک اتصال پیچی پیشتنیده (از نوع اتکایی-لغزشی بحرانی). این نوع اتصال به دلیل رفتار شکلپذیر قابل پیشبینی و کنترل کیفیت بسیار بالا، مطمئنترین گزینه برای عملکرد بهینه در برابر زلزله است.
۵. آیا آسوفلز اتصالات را به صورت سفارشی طراحی میکند؟ بله. یکی از بزرگترین نقاط قوت ما، توانایی تیم مهندسی در طراحی و تحلیل گرهها و اتصالات کاملاً سفارشی برای تحقق پیچیدهترین و منحصربهفردترین دیدگاههای معماری است.
