در مهندسی سازه، پیشبینی و تأمین مقاومتهای اضافی برای مقابله با شرایط گسیختگی ناگهانی اهمیت ویژهای دارد. این موضوع بهخصوص زمانی حیاتی است که بارهای سازهای توسط تعداد زیادی از عناصر مشابه تحمل میشوند، مانند خرپاهای فضایی. این مقاله به بررسی تأثیر عناصر اضافی در تیرهای گیردار و اهمیت آن در جلوگیری از فروپاشی سازهها میپردازد.
تیرهای گیردار یکی از اجزای اصلی سازهها هستند که وظیفهی تحمل بار را بر عهده دارند. در بسیاری از مواقع، برای افزایش ظرفیت باربری تیرها، از عناصر اضافی مانند بادبندها و مهاربندها استفاده میشود.
پیشبینی عناصر اضافی در تیرهای گیردار میتواند تأثیرات مختلفی بر عملکرد آنها داشته باشد. از جمله این تأثیرات میتوان به موارد زیر اشاره کرد:
افزایش ظرفیت باربری: عناصر اضافی میتوانند با توزیع بار بین خود، ظرفیت باربری تیر را افزایش دهند.
کاهش تنشها: عناصر اضافی میتوانند تنشهای ایجاد شده در تیر را کاهش دهند و به این ترتیب از خم شدن یا گسیختگی آن جلوگیری کنند.
افزایش پایداری: عناصر اضافی میتوانند پایداری تیر را در برابر کمانش افزایش دهند.
ملاحظات طراحی
در هنگام طراحی تیرهای گیردار با عناصر اضافی، باید به نکات زیر توجه کرد:
نوع و تعداد عناصر اضافی: نوع و تعداد عناصر اضافی باید با توجه به نوع بارگذاری، دهانه تیر و شرایط مرزی آن انتخاب شود.
محل قرارگیری عناصر اضافی: محل قرارگیری عناصر اضافی باید به گونهای باشد که حداکثر کارایی را داشته باشند.
اتصالات: اتصالات بین تیر و عناصر اضافی باید به گونهای طراحی شوند که بتوانند بارهای وارده را به طور کامل منتقل کنند.
مطالعات موردی
در این بخش، به بررسی چند نمونه از مطالعات موردی در مورد تأثیر عناصر اضافی در تیرهای گیردار پرداخته میشود.

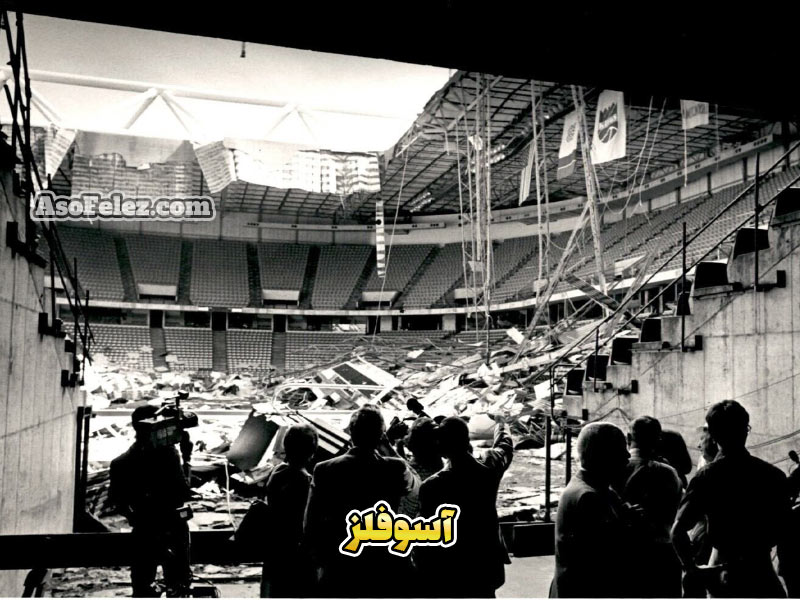

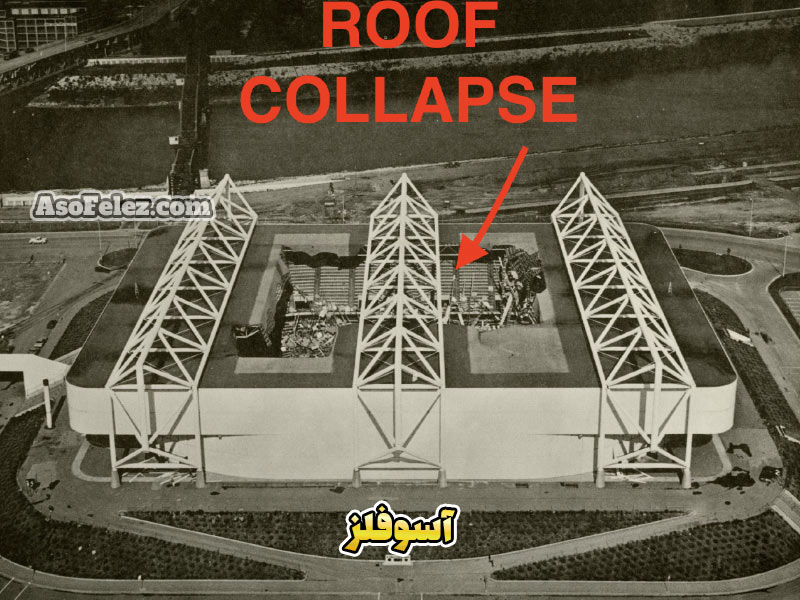

بررسی موردی: سقف استادیوم شهر کانزاس
سقف استادیوم شهر کانزاس در میسوری از ۴۸ آویز فولادی متصل به ۳ قاب لولهای خارجی آویزان بود. در یک رگبار شدید، یکی از این آویزها گسیخته شد و بار آن به آویزهای مجاور منتقل گردید. این انتقال بار منجر به واکنش زنجیرهای شد که نهایتاً قسمت بزرگی از سقف فرو ریخت. خوشبختانه، این حادثه بدون تلفات جانی بود زیرا میدان مسابقه خالی از جمعیت بود.
گسیختگیهای زنجیرهای مشابه
گفته میشود واکنش زنجیرهای گسیختگی آویزها بهطور مشابهی سبب فروریختن سقف معلق ترمینال راهآهن PATH در جرسی سیتی شد که منجر به کشته شدن دو نفر گردید. آویزهای کششی به دلیل توزیع یکنواخت بار در مقطع، فاقد مقاومت ذخیره شده ناشی از توزیع مجدد تنش میباشند.
نیاز به عناصر مقاوم اضافی
داشتن عناصر مقاوم اضافی زمانی ضروری است که امکان شروع یک واکنش زنجیرهای بهوسیله کمانش وجود داشته باشد. کمانش، بهعنوان یک پدیده ناگهانی و بدون اخطار قبلی، معمولاً منجر به گسیختگی عضو یا سازه میشود. حالت خاصی از کمانش که شامل پیچش نیز میباشد و به کمانش جانبی معروف است، خصوصیات خطرناک مشابهی دارد.

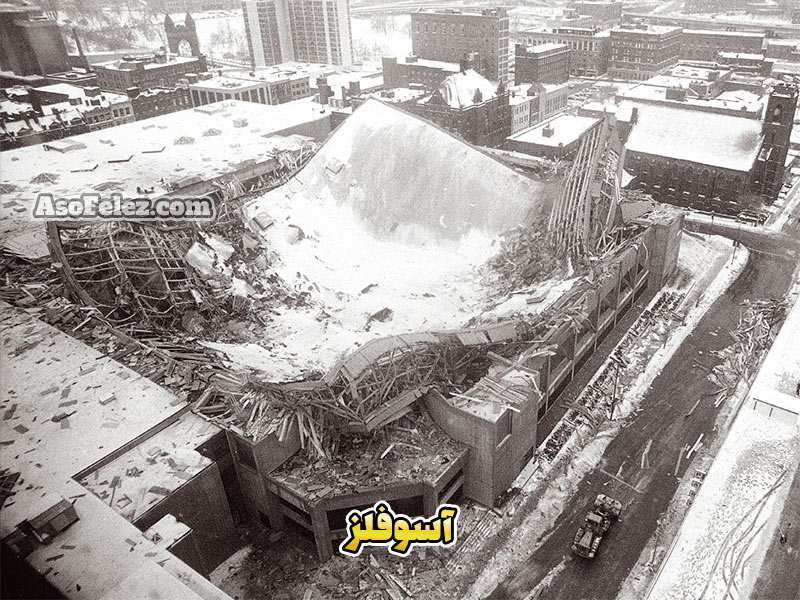

مطالعه موردی: سقف خرپای فضایی مرکز سیویک هارتفورد
سقف خرپای فضایی مرکز سیویک هارتفورد در کانکتیکات، که توسط ۴ ستون مدور حمل میشد، در حین بورانی شدید دچار گسیختگی شد. این گسیختگی با شکست کمانشی یک میله فشاری مهار نشده آغاز شد و بهصورت زنجیرهای به سایر میلهها منتقل شد. در عرض چند دقیقه، ۱۳۶۴ تن فولاد سقف فرو ریخت. هنوز دقیقاً مشخص نیست که آیا این فروپاشی ناشی از کمانش محوری بوده یا کمانش پیچشی.
فروریختن سقف مرکز سیویکهارت فورد
پیچیدگی اتصالات در عناصر سازهای
کیفیت و چگونگی تنشها در اتصالات عناصر سازهای بهطور خاص پیچیده هستند. این پیچیدگیها معمولاً عامل گسیختگیها هستند. آییننامهها و کتب راهنما ضوابط طراحی اتصالات را بر اساس آنالیز دقیق ریاضی تنشها و آزمایش بر روی مدلها یا اتصالات با اندازه واقعی تعیین میکنند. به علت پیچیدگی اتصالات، موارد گسیختگی در آنها بیشتر از اعضای سازهای است و به همین دلیل با ضرایب اطمینان بالاتری طراحی میشوند. این امر بهخصوص در خرپاهای فضایی صادق است که اتصالات آنها دارای توزیع تنش و اشکال پیچیدهای هستند.
عوامل طبیعی و انسانی در گسیختگی سازهها
گسیختگیها معمولاً به حوادث غیرمنتظره طبیعی یا انسانی نسبت داده میشوند. عواملی مانند تندبادها، طوفانها، موجهای بزرگ تسونامی، آتش و انفجارات میتوانند موجب ویرانی سازهها شوند. این گسیختگیها تنها زمانی رخ میدهند که سازهها برای مقاومت در برابر این نیروها طراحی نشده باشند یا زمانی که نیروها به مقادیر حداکثر جدیدی برسند.

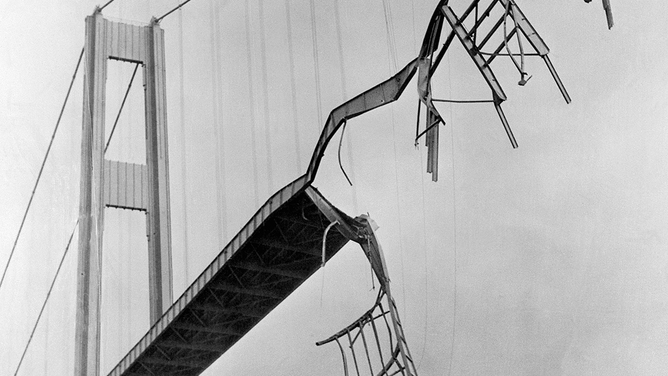

مثال: فروریختن پل تاکوما ناروز
فروریختن پل تاکوما ناروز در سال ۱۹۴۰ به دلیل فراموشی درسهای گذشته مشابه فروریختن پل معلق ویلینگ بر روی رودخانه اوهایو در سال ۱۸۴۵ بود. خاطره این فجایع فراموش شده بود و تکرار حوادث مشابه صورت گرفت.
پل تاکوما ناروز
نتیجهگیری
پیشبینی و تأمین عناصر اضافی در تیرهای گیردار و سایر اجزای سازهای، بهخصوص در سازههای بزرگ و پیچیده، امری ضروری است. این اقدامات میتواند از وقوع واکنشهای زنجیرهای و فروپاشی ناگهانی سازهها جلوگیری کند. همچنین، باید به یاد داشت که درسهای گذشته و تجربیات مهندسی میتواند در بهبود طراحیها و افزایش ایمنی سازهها نقش مهمی ایفا کند.
